ПАТЕНТ НА УЗЕЛ СОПРЯЖЕНИЯ РИГЕЛЯ С КОЛОННОЙ

  Изобретение относится к области строительства и может быть использовано для устройства сопряжения ригелей с колоннами железобетонных каркасов зданий и сооружений.
 Изобретение направлено на создание жесткого узла сопряжения ригеля с колонной, позволяющего применять его при строительстве сборно-монолитных каркасных зданий повышенной этажности, обеспечивающего при этом высокую надёжность сопряжения, снижение трудоемкости при изготовлении сборных элементов из-за простоты опалубочных форм и высокую технологичность сборки.
  Узел сопряжения состоит из сборной колонны с отверстием в уровне перекрытий, сборных ригелей с выпусками арматуры по торцам и на верхней грани, при этом вертикальные выпуски расположены по длине ригеля с фиксированным шагом, а на торцевых гранях выполнены шпонки в виде горизонтальных углублений треугольного сечения, и сборных плит перекрытия с зазором между их торцами, замоноличенные заодно с отверстием в колонне, выпущенными в них арматурными выпусками из сборного ригеля и опорной арматурой, уложенной в монолитной части ригеля, при этом отверстие железобетонной колонны в уровне перекрытия выполнено высотой, равной суммарной высоте сборного ригеля и монолитной его части, а торцевые поверхности сборных плит перекрытий выполнены наклонными к плоскости плиты по всей ее высоте.
  Предлагаемый узел сопряжения ригеля с колонной позволил применить его при строительстве сборно-монолитных каркасных зданий повышенной этажности, повысить жесткость и надежность сопряжения ригеля с колонной за счет работы в сжатой зоне монолитного бетона, а в растянутой – арматуры, снизить трудоемкость при изготовлении сборных элементов за счет простоты опалубочных форм и уменьшения количества типоразмеров, повысив при этом технологичность сборки.

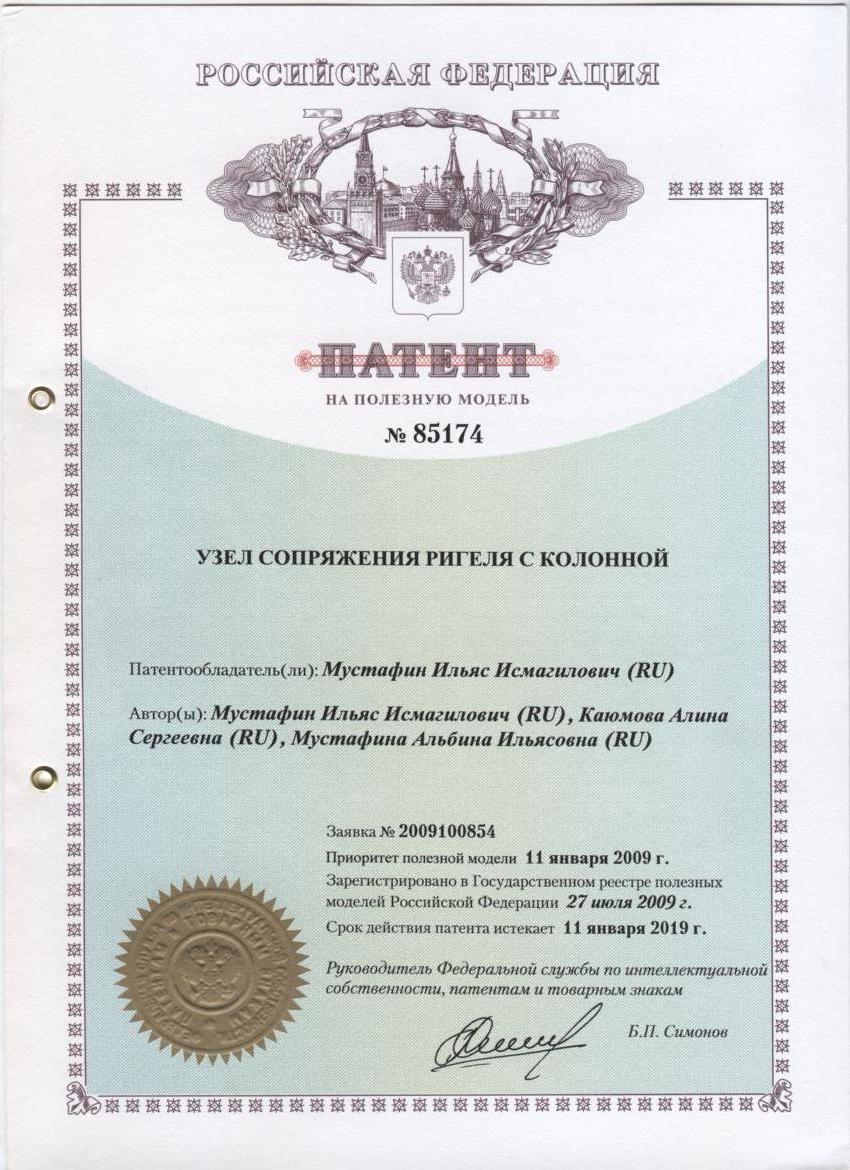

Патент на узел сопряжения ригеля с колонной
