ПАТЕНТ НА УЗЕЛ СОПРЯЖЕНИЯ СТЕНОВЫХ ПАНЕЛЕЙ С МОНОЛИТНЫМ ПЕРЕКРЫТИЕМ

 Полезная модель относится к области строительства, а именно к устройству сопряжения сборных стеновых панелей с монолитным перекрытием и может быть использовано при строительстве жилых и общественных сборно-монолитных зданий повышенной этажности.
 Полезная модель направлена на создание жесткого узла сопряжения сборных стеновых панелей с монолитным перекрытием, позволяющего применять его при строительстве сборно-монолитных зданий повышенной этажности и обеспечивающего при этом надежность узла сопряжения, снижение трудоемкости при изготовлении сборных элементов и технологичность сборки.
  Узел сопряжения сборных стеновых панелей с монолитным перекрытием включает концевые участки нижней и верхней сборных стеновых панелей, установленных в одной вертикальной плоскости, размещенное между торцами сборных стеновых панелей монолитное перекрытие, замоноличенные в перекрытие выпуски арматуры нижней сборной стеновой панели, расположенные по длине панели с фиксированным шагом в два ряда, при этом длина выпуска арматуры не превышает толщину монолитного перекрытия, и стальные пластины, приваренные к установленным в монолитное перекрытие закладным деталям и закладным деталям верхней сборной стеновой панели, расположенным попарно у нижней грани на двух противоположных плоскостях в количестве не менее двух пар по длине панели.
  Предлагаемый узел сопряжения сборных стеновых панелей с монолитным перекрытием позволил, за счет использования монолитного бетона и омоноличивания выпусков арматуры по всей верхней грани нижней стеновой панели, повысить жесткость узла сопряжения, что дает возможность применять его при строительстве зданий повышенной этажности, снизить трудоемкость изготовления сборных элементов, металлоемкость узла и энергозатраты, за счет использования сборных стеновых панелей простых опалубочных форм и максимального уменьшения количества сварных работ.

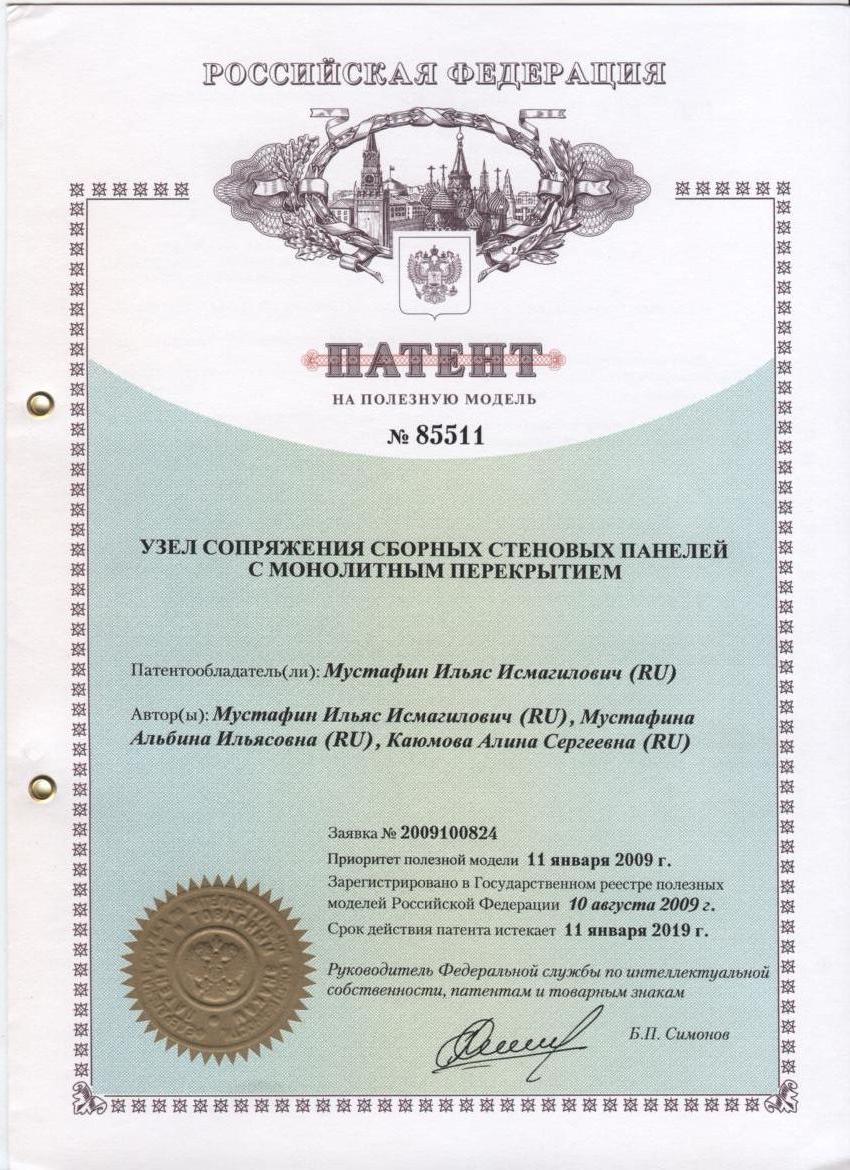

Патент на полезную модель узла сопряжения
