ОДНОЭТАЖНЫЕ ЗДАНИЯ С МЕТАЛЛИЧЕСКИМ КАРКАСОМ

  Конструктивные схемы одноэтажных зданий с металлическим каркасом (рис. 1), со светоаэрационными П-образными фонарями, с покрытием из железобетонных плит, а также с тяжелыми мостовыми кранами не отличаются от схем с железобетонным каркасом. Основу их составляют колонны 7, стропильные фермы 2, подкрановые балки 4, фонари 5 и элементы фахверка.

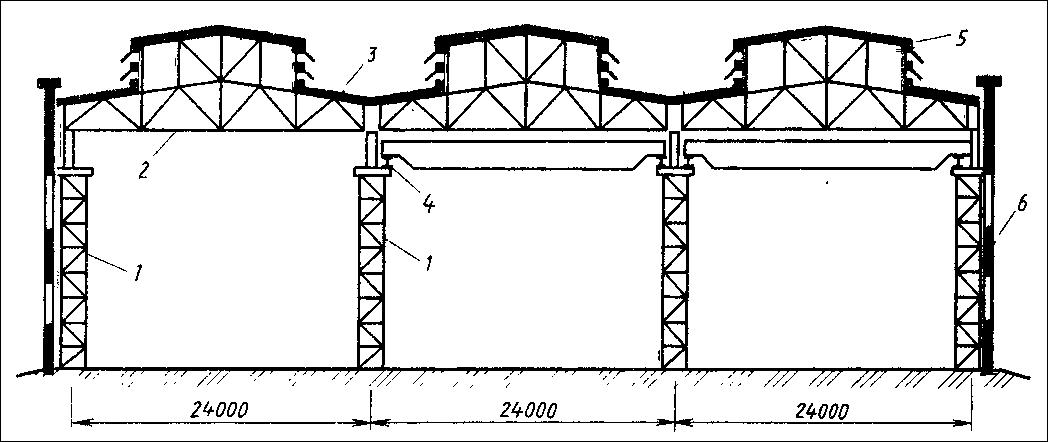

Конструктивная схема промышленного здания с металлическим каркасом
Рис.1. Конструктивная схема промышленного здания с металлическим каркасом:
1 – колонны, 2 – стропильные фермы, 3 – покрытие, 4 – подкрановые балки, 5 – фонари, б – стеновые панели

  Для обеспечения устойчивости каркаса здания в целом в зависимости от вида применяемых конструкций устанавливают специальные вертикальные и горизонтальные связи.

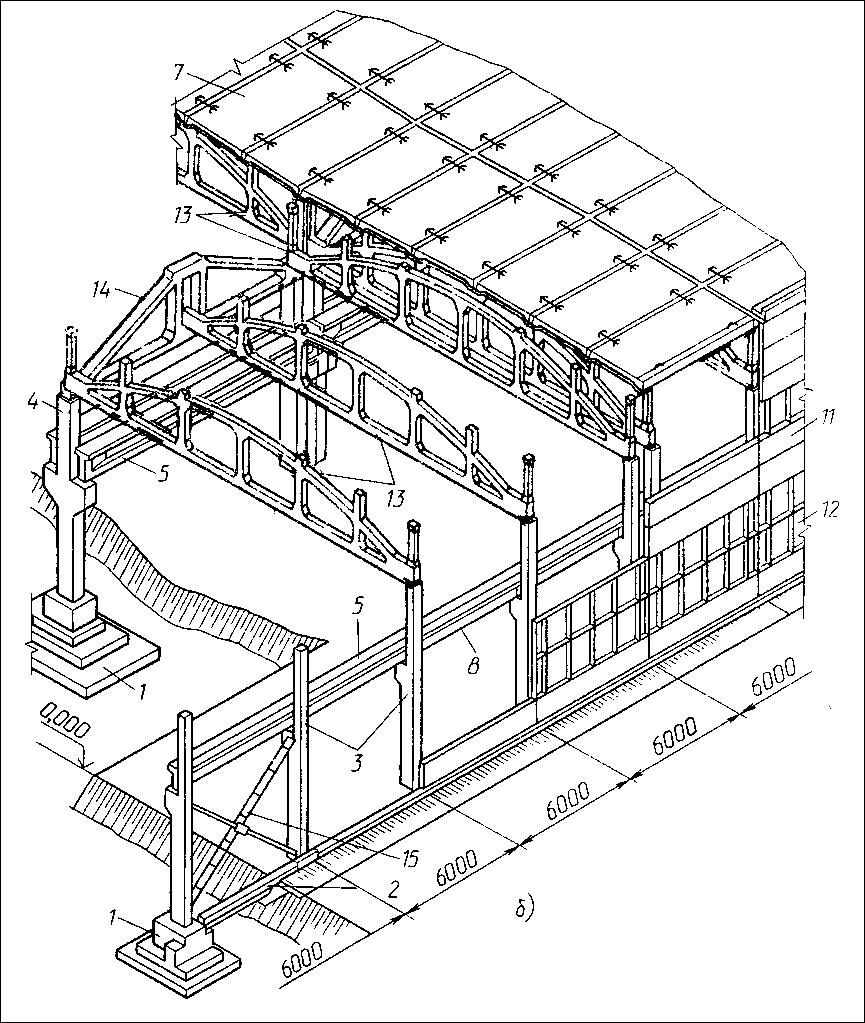

Производственные многопролетные здания с фермами в покрытии
Рис.2. Производственные многопролетные здания с железобетонным рамно-пролетным каркасом: а – со стропильными балками в покрытии, б – с фермами в покрытии; 1– фундаменты, 2 – фундаментные балки, 3 – колонны крайнего ряда, 4 – колонны среднего ряда, 5 – подкрановые балки, 6 – балки покрытия, 7 – плиты покрытия, 8 – зенитные фонари, 9 – воронка водостока, 10 – рулонное покрытие кровли, 11– панели стен, 12 – оконные переплеты, 13 – стропильные фермы, 14 – подстропильная ферма, 15 – вертикальная связь

  Эти связи располагают в середине каждого температурного блока, равного примерно 72 м длины здания, между конструкциями двух соседних поперечных рам каркаса – колоннами 15 (см. рис. 2), фермами, фонарями,– образуя таким образом жесткий блок, к которому прикрепляют пояса ферм горизонтальными связями – распорками, устанавливаемыми в середине пролета. В покрытиях со стальными фермами, кроме того, устанавливают горизонтальные связи по крайним панелям ферм в плоскости нижнего пояса, а иногда и в плоскости верхнего пояса. Связи выполняют из профильного металла или труб. Конструкция их определяется расчетом.
