ЗДАНИЯ И СООРУЖЕНИЯ С БОЛЬШЕПРОЛЕТНЫМИ ПОКРЫТИЯМИ

  В качестве несущего остова в зданиях и сооружениях производственных с пролетами до 100 м и более, спортивных с пролетами до 200 м и более, рынках с пролетами 100 м и более применяют стальной или железобетонный (сборный или монолитный) каркас и покрытия, как правило, с металлическими несущими конструкциями: балочные и ферменные; рамные; висячие (мембранные тонколистовые, с жесткими нитями в виде висячих вант, ферм и балок). Железобетонные покрытия применяют в виде оболочек и складок.
  Такие здания и сооружения строят по индивидуальным проектам. Рассмотрим некоторые конструктивные схемы большепролетных зданий и сооружений.
  При возведении складов, ангаров, вокзалов, спортивных залов применяют арочные покрытия большого (50...150 м) пролета (рис. 1). Часто такие покрытия проектируют с затяжками 2, воспринимающими усилие горизонтального распора арки /, благодаря которой на колонны действуют только вертикальные нагрузки.

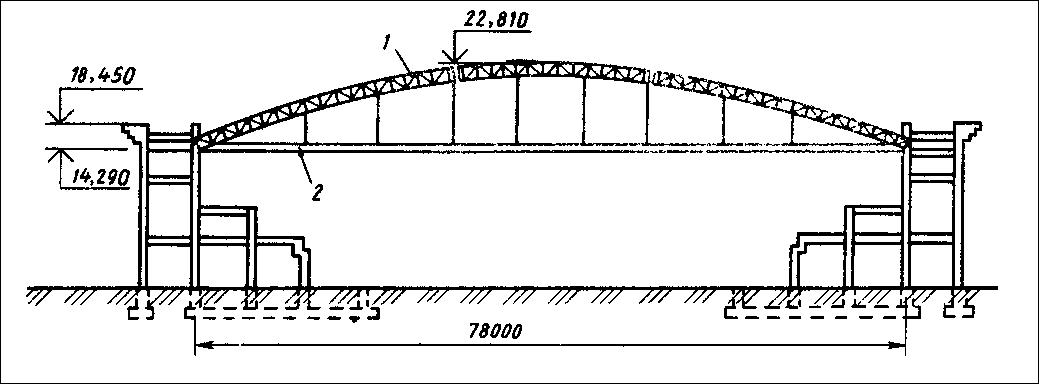

Арочное покрытие
Рис. 1. Арочное покрытие:1 – арка, собранная из укрупненных блоков, 2 – затяжка арки



  Спортивные арены делают с мембранными висячими покрытиями (рис. 2). Величина провисания их зависит от размера в плане и силы натяжения. Покрытие представляет собой тонкий 2...6-миллиметровый стальной лист 4, натянутый на жесткий контур J. Стабильное положение мембраны обеспечивают канатными 2 или другими конструкциями, которые прикрепляют снизу. Мембрану крепят к наружному опорному контуру работающему на сжатие, и к внутреннему кольцу 6, работающему на растяжение.

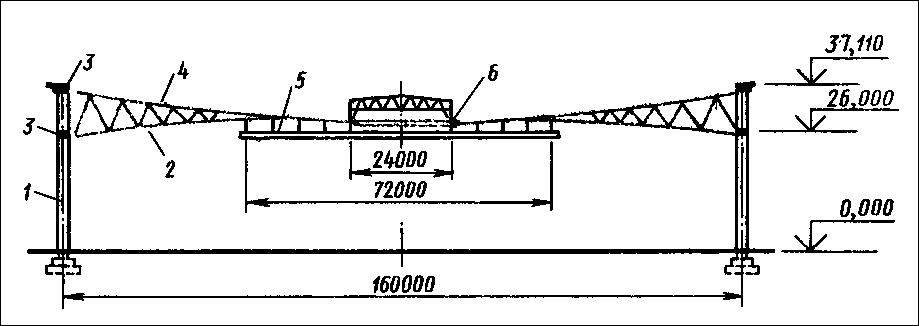

Мембранное покрытие
Рис. 2. Мембранное покрытие: 1 – колонны, 2 – стабилизирующие канаты, 3–жесткий опорный контур (кольцо), 4 – мембрана из стального листа, 5 – техническая площадка (пригруз), 6 – внутреннее растянутое кольцо



  Висячее вантовое покрытие (рис. 3) состоит из несущих вант (канатов), по которым укладывают ограждающие конструкции. Верхний и нижний канаты вант или вантовых полуферм соединены стойками, которые обычно одним концом крепят к растянутому внутреннему кольцу, а другим – к сжатому наружному. Применяют также покрытия на вантах, подвешенных к прямоугольному опорному контуру 3 (см. рис. 3) и закрепленных оттяжками. Основные несущие элементы таких зданий: колонны-стойки 4, несущие канаты / покрытия (ванты), раскрепленные к опорному контуру 3 оттяжками 6, удерживающими ванты в натянутом положении. Сборные плиты 2 крепят к канатам.

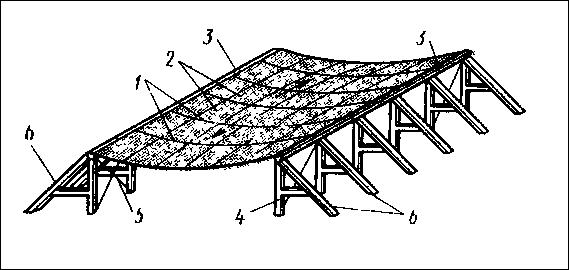

Висячее вантовое покрытие
Рис. 3. Висячее вантовое покрытие: 1 – несущие канаты (ванты). 2 – плиты, 3 – опорный крнтур, 4 – колонны (стойки), 5 – связи жесткости (диафрагмы), б – обетонированные оттяжки

  Фермы висячего покрытия бывают иными, например шатровыми. В этом случае в середине пролета ставят опоры (в круглых зданиях одна опора) и ванты или мембраны подвешивают к ним выше уровня наружного опорного контура.
