ГАЗГОЛЬДЕРЫ

  Газгольдеры вместимостью до 30 тыс. м3 предназначены для хранения и смешивания различных газов. Чаще применяют «мокрые» газгольдеры, которые имеют много общего с цилиндрическими вертикальными резервуарами. Газгольдер (рис. 1) состоит из трех основных частей: цилиндрического резервуара 7, заполненного водой, телескопических звеньев 2 (одного или двух – в зависимости от вместимости газгольдера) и колокола 5. Чтобы исключить утечку газа, между частями газгольдера устанавливают гидравлические затворы 4. Вертикальность перемещения колокола и телескопических звеньев обеспечивается системой роликов и вертикальных направляющих.

Мокрый газгольдер

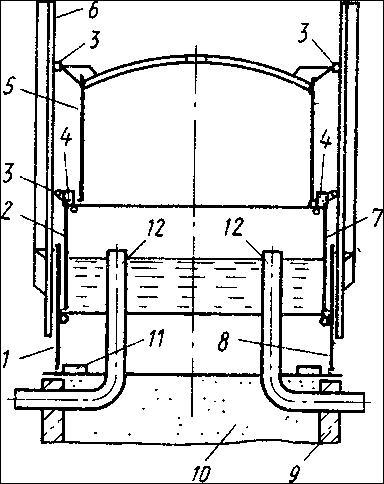

Рис. 1. Мокрый газгольдер вместимостью 10 тыс. м3: 1 – резервуар, 2 – телескопическое звено, 3 – ролики, 4 – гидравлический затвор, 5 – колокол, 6 – наружные направляющие телескопа и колокола, 7 – внутренние направляющие колокола, 8 – то же, телескопа, 9 – фундамент, 10 – песчаное основание, 11 – подставка для телескопа и колокола, 12 – подводящий и отводящий газопроводы

  Газгольдеры используют для хранения под давлением 0,25... 1,8 МПа легковоспламеняющихся жидкостей, сжиженных и сжатых газов. Такая форма обеспечивает лучшее восприятие избыточного, внутреннего давления.
Сферические резервуары вместимостью 2000 м3 при толщине оболочки до 36 мм собирают из лепестков необходимой кривизны, изготовляемых на заводах. Назначение таких резервуаров то же, что газгольдеров.
