ОСОБЕННОСТИ ПРОВЕДЕНИЯ ДЕТАЛЬНОГО ОБСЛЕДОВАНИЯ ПЕРЕКРЫТИЯ

  В зависимости от цели обследования здания и предполагаемого вида ремонта выполняют дополнительные работы по обследованию перекрытий и покрытий:
- ремонт без смены перекрытий и без увеличения нагрузок;
- модернизация реконструкции с увеличением нагрузок;
- выполнение вскрытия;
- лабораторные анализы материалов перекрытий;
- составление планов перекрытий и статической схемы работ;
- поверочные расчеты, испытание пробной нагрузкой;
- лабораторные анализы материалов перекрытий, поверочные расчеты.
  При испытаниях неразрушающими методами железобетонных перекрытий необходимо определить геометрические размеры конструкции и ее сечений, прочность бетона, толщину защитного слоя бетона, расположение и диаметр арматурных стержней.
  Вскрытия перекрытий выполняются для детального обследования элементов перекрытий и определения степени их повреждения. Общее число мест вскрытий определяют по табл. 1.

Общее число мест вскрытий в перекрытиях

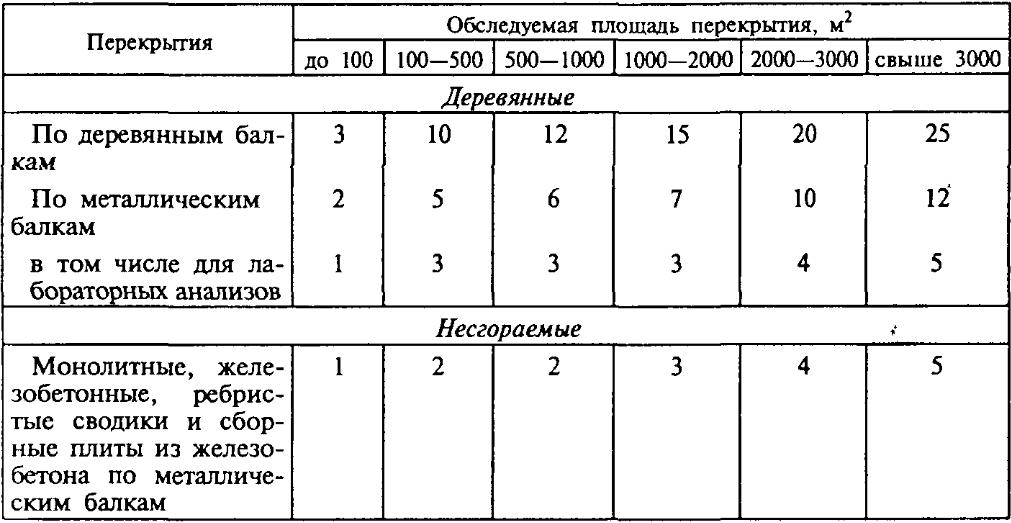

Таблица 1. Общее число мест вскрытий в перекрытиях
.

  Вскрытия выполняют в наиболее неблагоприятных зонах (у наружных стен, в санитарных узлах и т. п.). При отсутствии признаков повреждений и деформаций число вскрытий допускается уменьшить, заменив осмотром труднодоступных мест оптическими приборами (типа эндоскопа) через предварительно просверленные отверстия в полах.
  При вскрытии деревянных перекрытий необходимо: разобрать конструкцию пола на площади, обеспечивающей обмер не менее двух балок и заполнений между ними по длине 0,5–1 м; расчис-1ить засыпку, обмазку и пазы наката деревянных перекрытий для тщательного осмотра примыкания наката к несущим конструкциям перекрытия; определить качество древесины балок и материалов заполнения путем механического зондирования, взятия проб и образцов для лабораторного анализа; установить границы повреждения древесины.
  При вскрытии перекрытий с металлическими балками следует: удалить штукатурку с балок для определения степени коррозии; определить толщину сводиков и железобетонных плит, опирающихся на балки; установить степень замоноличивания настилов между собой; определить состояние гидроизоляции в санузлах, кухнях и ванных комнатах, наличие звукоизолирующих прокладок между конструкцией пола и перекрытием, а также определить сечение и шаг несущих конструкций.
  На чертежах вскрытий указывают: размеры несущих конструкций и площадь их сечения; сортамент и сечение арматуры; расстояние между несущими конструкциями; вид и толщину наката, размеры лаг и расстояния между ними; глубину опирания перекрытий; вид и толщину слоя обмазки по накату; вид и толщину слоя засыпки; толщину плит и сводиков для несгораемых перекрытий.
  На планах обследованных перекрытий по результатам общего и детального обследования должны быть указаны: места расположения и размеры несущих конструкций; пролеты балок и прогонов, расстояние между ними; места вскрытий и инструментальных обследований, а также участки перекрытий с деформациями, повреждениями, ослаблением сечений, протечками и т. п.
  В квартирах, расположенных над встроенными производственными помещениями, подвалами, необходимо провести измерение влажности воздуха.
