ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУР ОГНЕВОГО ВОЗДЕЙСТВИЯ НА КОНСТРУКЦИИ ПРИ ПОЖАРЕ

  После ликвидации горения приходится определять температуры на участках повреждения строительных конструкций по следам пожара.
  Вследствие огневого воздействия материалы, из которых изготовлены строительные конструкции и оборудование, оказавшиеся в зоне действия высоких температур, претерпевают различные изменения. Последние сопровождаются характерными признаками, которые выражаются в изменении физических, химических и механических свойств веществ и материалов, в развитии деформации, разрушении или в полном уничтожении (выгорании) частей здания. При этом вещества и материалы, зафиксировавшие воздействие температуры на них, выступают в качестве естественных термоиндикаторов.
  Естественные термоиндикаторы подразделяют на меняющие цвет при определенной (критической) температуре, плавящиеся, выкипающие или выгорающие при заданной температуре, характеризующие определенное состояние частей здания, строительных конструкций и оборудования после огневого воздействия соответствующей мощности.
  Некоторые естественные термоиндикаторы обладают свойствами «запоминать» температуры по сечению, длине и высоте строительных конструкций. К ним относится распространенные строительные материалы – бетон, дерево, пластмассы.
  Во время пожара возможны различные сочетания факторов, влияющих на температурный режим и поведение строительных конструкций. К числу основных факторов, определяющих разрушительные последствия пожара на здание, относятся пожарно-техническая характеристика здания; размер нагрузок на элементы строительных конструкций; длительность воздействия пламени или высокой температуры; температурный режим по участкам здания (с учетом условий газообмена в зонах горения и охлаждающего действия огнетушащих средств).
  Характерные признаки, свидетельствующие о воздействии на конструкции высокой температуры, определяются, с одной стороны, конкретными условиями горения и зависят в основном от характеристики и длительности воздействия теплового импульса, а с другой – от вида термоиндикатора.
  Рассмотрим приемы определения температур, которым подверглись при пожаре материалы и конструкции. Поведение бетона при нагреве определяется изменением его составляющих: заполнителя и цементного камня. К наиболее общим признакам, по которым можно судить о температуре, действовавшей на бетон, относятся изменение цвета и закопчение; снижение тона звука при простукивании; отслаивание и отколы; взрывообразные и местные разрушения; изменение прочностных и деформативных характеристик, физико-химических свойств; оплавление и следы огневой эрозии бетона.
  Цвет бетона изменяется в зависимости от вида заполнителя и вяжущего. При температуре до 300 С тяжелый бетон принимает розовый оттенок, при 400–600 С – красноватый, при 900–1000 С – бледно-серый.
  В зоне интенсивного горения с температурами более 800 С сильной закопченности бетона, как правило, не бывает, так как сажа полностью выгорает. В зоне действия повышенных и умеренно высоких температур (100–400 С) может происходить значительное оседание сажи.
  При простукивании молотком можно установить степень повреждения огнем структуры бетона. Неповрежденный бетон имеет высокий тон звука, с увеличением степени разрушения бетона звук становится глухим. После воздействия температур более 600 С молоток при уларе сминает бетон на поверхности образца.
  Часть сечения образца, прогретая свыше 500 С, при уларе средней силы откалывается.
  При воздействии умеренно высоких (200–400 С) и высоких температур (400–800 С) разрушение бетона носит или относительно спокойный, или взрывообразный характер.
  При относительно спокойном разрушении происходит температурное расшатывание бетона. Это объясняется тем, что в тяжелом бетоне коэффициент линейного температурного расширения заполнителей изменяется в больших пределах, вследствие чего сцепление заполнителей с цементным камнем при умеренно высоких температурах резко снижается. Микротрещины в бетоне образуются при температуре 300–400 С. При дальнейшем росте температур возникают макротрещины. После нагрева бетона до 500 "С трещины увеличиваются настолько, что становятся видны невооруженным глазом. Ширина температурно-усадочных трещин при этом менее 0,1 мм.
  После воздействия температур 400–800 С трещины развиваются интенсивнее. Ширина раскрытия поверхностных трещин 0,5–1 мм. Образцы, прогретые до центра сечения температурами свыше 700 С, после охлаждения разрушаются. Увлажнение образцов бетона, нагретого до 600 С, приводит к их полному разрушению.
  Взрывообразное разрушение бетона в период пожара происходит в статически неопределимых, преднапряженных и тонкостенных элементах, а также в железобетонных конструкциях, изготовленных из автоклавных, пропаренных и высокопрочных бетонов. В условиях пожара бетон взрывается через 10–20 мин после начала интенсивного огневого воздействия на железобетонные конструкции. Взрывообразное разрушение может происходить непрерывно в радиусе очага пожара на поверхности конструкций, подверженных воздействию огня. Взрыв наиболее поражает участки железобетонных конструкций, на которые непосредственно воздействует пламя. Взрывообразное разрушение бетона возникает, как правило, при быстром нагреве поверхности элемента (непосредственное воздействие пламени, жесткий температурный режим, высокая плотность теплового потока). При этом температура на поверхности бетона 700–900 С. В случае умеренного повышения температуры взрыв бетона происходит при 1000–1200 С и выше.
  Конструкции, находившиеся под воздействием повышенных и высоких температур (до 700 С), можно определить по изменению скорости распространения ультразвука (рис. 1) при известной прочности поврежденного бетона и длительности огневого воздействия.
  Температуру нагрева свыше 200 С в зависимости от изменения физического состояния бетона или его химического состава можно определить методом термического анализа.
  Во время пожаров с высокой плотностью теплового потока возможно оплавление некоторых составляющих бетона. Так, при температуре 1100-1150 С происходит оплавление керамзита, при 1300– 1500 С – полевых шпатов, входящих в состав гранитного заполнителя, при 1700–1710 С – кремнезема; при 2000–2050 С – глинозема.

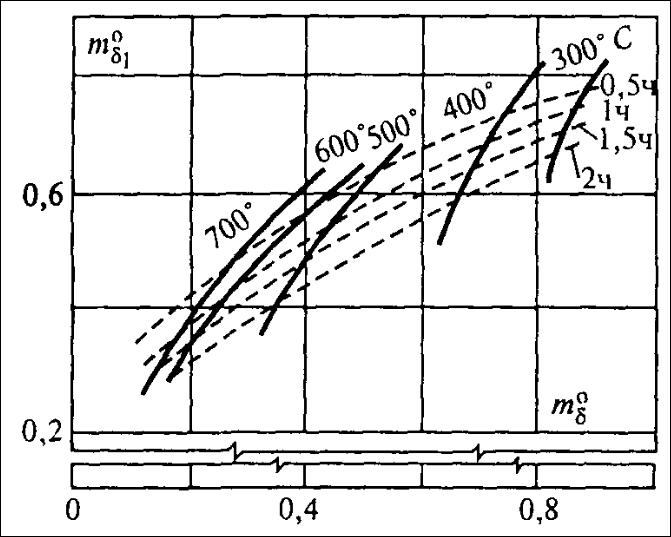

Номограмма для определения температуры нагрева тяжелого бетона
Рис. 1. Номограмма для определения температуры нагрева тяжелого бетона класса В 15 в зависимости от его остаточной прочности и скорости распространения ультразвука
.

  На развитие термической эрозии бетона существенное влияние оказывает огневое воздействие с высокими 400–800 С, а ещё большее – умеренно яростными температурами 800–1200 С. При температуре свыше 1200 С защитный слой бетона интенсивно растрескивается, легкоплавкие и тугоплавкие составляющие бетона плавятся. Во время огневого воздействия со сверхвысокими температурами огневая эрозия бетона принимает катастрофический характер. Это явление происходит вследствие плавления не только тугоплавких, но и огнеупорных составляющих бетона.
  Таким образом, по следам термической эрозии бетона можно судить о степени его нагрева после пожара:
200–400.............................. Умеренная – снижение прочностных и деформативных характеристик
400–800.............................. Ускоренная – нарушение структуры
800–1600............................ Быстрая – оплавление неогнеупорных составляющих
Более 1600......................... Сверхбыстрая оплавление огнеупорных составляющих.
