Психрометр Ассмана

     Психрометр Ассмана является одной из разновидностей психометрических гигрометров. Его основная функция заключается в измерение температуры воздуха и его влажности в помещении. Однако устройство Ассмана может также использоваться для дополнительных наблюдений.

     Для этого берутся несколько психрометров и подвешиваются на вертикально установленную рейку. При этом каждый аппарат находится на разном уровне над полом. Для снятий показаний необходимо наклонить рейку и зафиксировать данные до десятых долей с сухого термометра и влажного.


«Точность показаний, снимаемых с психрометра Ассмана достигается за счет метталических гильз, в которые помещены ртутные термометры. Они предохраняют их от тепловых излучений»


Принцип работы

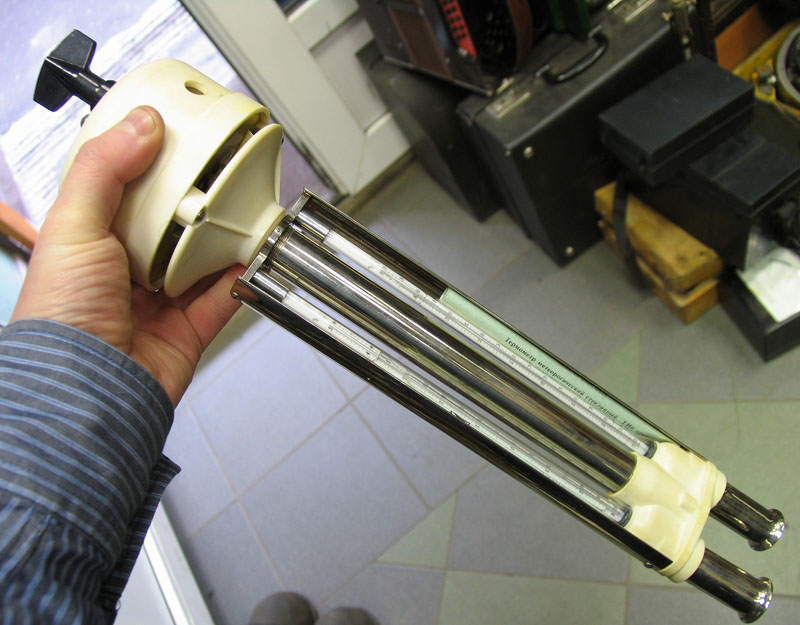

Психрометр Ассмана по своему принципу работы напоминает психрометр Августа, однако в их устройстве есть существенные различия, за счет которых достигается лучшая точность данных. Прибор состоит из 4-х составных элементов:


  • Сухой термометр;
  • Влажный термометр;
  • Металлические резервуары, в которые помещены термометры;
  • Заводной вентилятор.

     Принцип действия основан на постоянном пропуске значительных объемов воздуха через аппарат. Постоянное восполнение воздуха происходит за счет пропуска кислорода извне через прослойку. При этом температура и влажность воздуха в прослойке и воздуха извне будут отличаться. В зависимости от условий скорость движения воздуха внутри психрометра Ассмана может варьироваться от 2-х до 3-х метров в секунду.


     Таким образом замеры будут максимально точны, так как соблюдается постоянная скорость циркуляции воздуха внутри прибора, не зависимо от окружающей среды. Благодаря чему, замеряющий может установиться точное значение психометр. коэф-а. При этом сам коэфициент не может быть постоянным, а его величина напрямую связана с показателем скорости перемещения воздуха. Постоянная циркуляция воздуха через прибор Ассмана осуществляется за счет специального заводного вентилятора, расположенного в верней части устройства. Приведение последнего в действие осуществляется за счет часового механизма.

Снятие показаний

Прибор устанавливается в конкретной точке, в которой необходимо провести исследование. Для чистоты эксперимента должны соблюдаться следующие факторы:

  1. Психометр Ассмана подвешивается на уровне от пола в полтора метра;
  2. Время, спустя которое производится снятие показаний в летний период: от 4-х до 5-и минут;
  3. Время, спустя которое производится снятие показаний в летний период: от 15-и до 20-и минут.

Важно!!! В зависимости от климатических условий, описанные выше факторы могут меняться как в большую, так и меньшую стороны.


Для получения показателя абсолютной влажности используется формула Реньо-Пфаундлера:

  • A = f—a(t—t1)H,
  • А – рассчитываемый показатель абсолютной влажности;
  • f — максимальное напряжение водяных паров при температуре влажного термометра;
  • а — психрометрический коэффициент;
  • t — температура сухого термометра;
  • t1 — температура влажного термометра;
  • Н — барометрическое давление в момент определения.

     Также возможное определение относительной влажности термометра. Ниже предоставлена таблица, для определения этого показателя.

Показания сухого термометра, Показания влажного термометра, ° С
12 5,3 5,7 6,0 6,4 6,8 7,2 7,6 8,0 8,4 8,7 9,1 9,5 9,9 10,3 10,7 11,0 11,3 11,7 12,0
13 5,9 6,4 6,8 7,2 7,6 8,0 8,4 8,8 9,2 9,6 10,0 10,4 10,8 11,1 11,5 11,8 12,2 12,6 13,0
14 6,6 7,1 7,5 8,0 8,4 8,6 9,2 9,7 10,1 10,5 10,9 11,3 11,7 12,1 12,5 12,8 13,2 13,6 14,0
15 7,3 7,8 8,2 8,7 9,2 9,6 10,0 10,5 10,9 11,4 11,8 12,2 12,6 13,0 13,4 13,8 14,2 14,6 15,0
16 8,0 8,5 9,0 9,4 9,9 10,3 10,8 11,3 11,8 12,2 12,6 13,1 13,5 14,0 14,4 14,8 15,6 15,6 16,0
17 8,6 9,1 9,7 10,2 10,7 11,2 11,6 12,1 12,6 13,0 13,5 13,9 14,4 14,9 15,3 15,8 16,2 16,6 17,0
18 9,3 9,9 10,4 10,9 11,4 11,9 12,4 12,9 13,4 13,9 14,4 14,8 15,3 15,7 16,2 16,6 17,1 17,5 18,0
19 10,0 10,6 11,1 11,7 12,2 12,7 13,2 13,8 14,8 14,8 15,3 15,7 16,2 16,7 17,2 17,6 18,1 18,5 19,0
20 10,6 11,2 11,8 12,4 12,9 13,4 14,0 14,5 15,1 15,6 16,1 16,6 17,1 17,6 18,1 18,5 19,0 19,5 20,0
21 11,2 11,9 12,6 13,1 13,6 14,2 14,8 15,3 15,9 16,6 17,1 17,5 18,0 18,6 19,1 19,5 20,0 20,5 21,0
22 11,8 12,5 13,2 13,8 14,4 15,0 15,6 16,1 16,7 17,3 17,9 18,4 18,9 19,5 20,0 20,5 21,0 21,5 22,0
23 12,5 13,1 13,8 14,4 15,1 15,7 16,4 17,0 17,6 18,2 18,8 19,3 19,8 20,4 20,9 21,5 22,0 22,5 23,0
24 13,1 13,8 14,5 15,2 15,9 16,5 17,1 17,8 18,4 19,0 19,6 20,1 20,7 21,3 21,9 22,4 23,0 23,0 24,0
25 13,7 14,5 15,2 15,9 16,6 17,2 17,9 18,5 19,2 19,8 20,5 21,2 21,7 22,2 22,8 23,3 23,9 24,4 25,0
Относительная влажность, % 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
